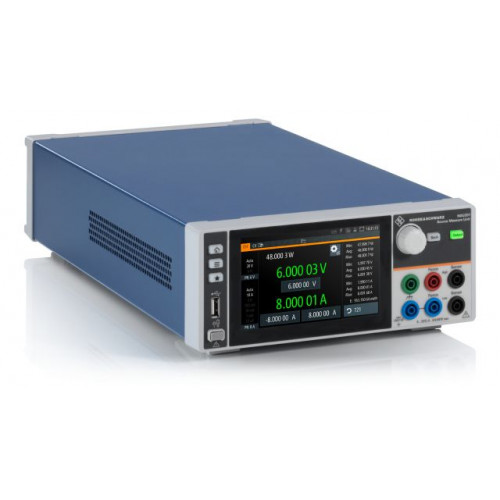

Источник-измеритель Rohde & Schwarz NGU401 — источник-измеритель R&S®NGU с 1 каналом, мощностью 60 Вт, выходным напряжением −20 В – +20 В и током до ±8 А при ≤ 6 В; до ±3 А при > 6 В. Он объединяет питание нагрузки, измерение потребления и работу в режиме стока тока, поэтому подходит для испытаний аккумуляторных и мобильных устройств, а также чувствительных электронных схем.
Модель имеет 1 канал, суммарную мощность 60 Вт, диапазон напряжения −20 В – +20 В и тока до ±8 А при ≤ 6 В; до ±3 А при > 6 В. Эти параметры определяют область нагрузки, которую можно питать непосредственно от прибора. Многоканальная конфигурация позволяет одновременно формировать несколько питающих шин и наблюдать их взаимное влияние. Для одноканальной модели весь ресурс сосредоточен на одной нагрузке, что удобно при испытании более мощного узла.
Время восстановления после изменения нагрузки: < 30 мкс. Низкий уровень пульсаций важен при питании чувствительных аналоговых и радиочастотных схем, потому что шум самого источника не должен маскировать поведение устройства. Быстрое восстановление после изменения нагрузки показывает, насколько быстро выход возвращается к установленному уровню после скачка потребляемого тока. Совместно эти параметры определяют качество питания в динамическом режиме: источник должен быть тихим в установившемся состоянии и одновременно быстро реагировать на изменение нагрузки.
Режим стока тока: 2-квадрантный режим (NGU201); 4-квадрантный режим (NGU401/NGU411). Доступны приоритет напряжения и приоритет тока. В режиме sink прибор не только отдаёт энергию, но и принимает её от подключённого устройства. Это позволяет имитировать нагрузку или процессы заряда и разряда без отдельной электронной нагрузки. Для устройств с быстро меняющимся потреблением источник и сток работают как единая система: прибор поддерживает заданный режим питания, а при обратном токе контролируемо поглощает энергию. Переключение между приоритетом напряжения и приоритетом тока позволяет выбрать, какая величина должна поддерживаться наиболее жёстко в конкретном эксперименте.
Регистрация данных: FastLog; разрешение до 2 мкс; время восстановления нагрузки: < 30 мкс. FastLog с разрешением до 2 мкс предназначен для фиксации быстрых изменений тока. Это особенно полезно для беспроводных и мобильных устройств, которые быстро переключаются между режимами сна и передачи. Источник поддерживает питание, амперметр измеряет ток от нА до А, а FastLog показывает короткие импульсы потребления в той же измерительной системе.
Встроенные измерения: измерение тока в диапазоне от нА до А. Встроенное измерение позволяет видеть реальные электрические параметры без отдельного мультиметра, а дистанционные интерфейсы дают возможность включить источник в автоматизированный стенд. Это особенно удобно для повторяемых испытаний, где нужно программно задавать режим питания, ждать стабилизации, считывать результат и переходить к следующей точке.
Специальная архитектура амперметра серии NGU позволяет измерять токи от наноампер до ампер в рамках одного испытания. Это особенно важно для устройств с режимами сна и активной передачи: потребление может изменяться на много порядков за короткое время. Источник поддерживает питание, режим стока принимает обратный ток, а FastLog фиксирует быстрые импульсы. В результате можно исследовать полный цикл потребления устройства, не перестраивая стенд между измерением малого тока покоя и короткого пикового тока.
Практическая ценность прибора проявляется в последовательности измерений: сначала задаются условия и рабочая точка, затем выполняется основное измерение, после чего результат сопоставляется с соседними параметрами или повторяется при изменённых условиях. Такой подход позволяет не ограничиваться единичным числом, а видеть зависимость результата от режима работы устройства. Повторяемость процедуры особенно важна при сравнении нескольких образцов, поиске причины отклонения и автоматизации серийного теста.
