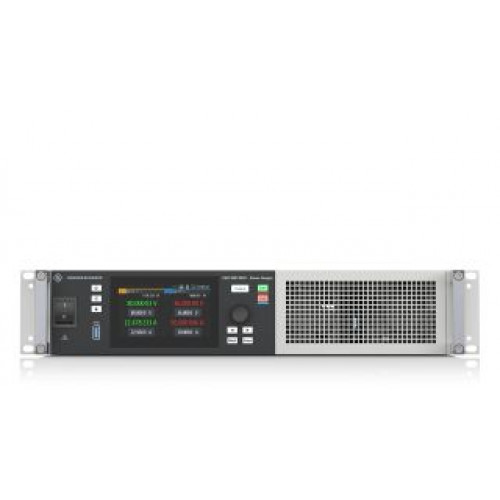

Источник питания постоянного тока Rohde & Schwarz NGT3621 — лабораторный источник постоянного тока серии R&S®NGT с 1 каналом, суммарной мощностью 1800 Вт, диапазоном напряжения макс. 80 В и током макс. 50 А. Прибор рассчитан на питание и испытание электронных устройств с контролем реального напряжения, тока и мощности.
Модель имеет 1 канал, суммарную мощность 1800 Вт, до 1800 Вт на канал, диапазон напряжения макс. 80 В и тока макс. 50 А. Эти параметры определяют область нагрузки, которую можно питать непосредственно от прибора. Многоканальная конфигурация позволяет одновременно формировать несколько питающих шин и наблюдать их взаимное влияние. Для одноканальной модели весь ресурс сосредоточен на одной нагрузке, что удобно при испытании более мощного узла.
Пульсации напряжения: при 35 В / 25 А: < 5 мВ СКЗ; < 10 мВ пик-пик. Пульсации тока: < 10 мА СКЗ. Время восстановления после изменения нагрузки: < 1.5 мс. Низкий уровень пульсаций важен при питании чувствительных аналоговых и радиочастотных схем, потому что шум самого источника не должен маскировать поведение устройства. Быстрое восстановление после изменения нагрузки показывает, насколько быстро выход возвращается к установленному уровню после скачка потребляемого тока. Совместно эти параметры определяют качество питания в динамическом режиме: источник должен быть тихим в установившемся состоянии и одновременно быстро реагировать на изменение нагрузки.
Компенсация сопротивления проводов (remote sense): да. Разрешение программирования напряжения: 1 мВ. Разрешение программирования тока: 1 мА. Remote sense измеряет напряжение непосредственно на нагрузке и компенсирует падение на соединительных проводах. Это особенно важно при больших токах или длинных кабелях, когда напряжение на клеммах источника и на самом устройстве может отличаться. Тонкое программирование позволяет небольшими шагами менять режим питания и исследовать границы устойчивой работы устройства.
Регистрация данных: 100 отсчетов/с. Функция произвольной формы: QuickArb; минимальное время выдержки 1 мс. Генерация временного профиля позволяет воспроизводить последовательность изменений напряжения или тока, а логирование — записывать реакцию устройства на этот профиль. Вместе эти функции превращают источник из статического блока питания в инструмент функционального теста: один и тот же сценарий можно многократно повторять на разных образцах и сравнивать результат.
Серия NGT3600 рассчитана на мощность до 1800 Вт на канал; конкретная модель имеет 1 канал и суммарную мощность 1800 Вт. Максимальные значения макс. 80 В и макс. 50 А позволяют питать силовую электронику, приводы и другие мощные нагрузки. При этом источник сохраняет функции точного программирования, измерения и регистрации, поэтому мощность не исключает возможность детального контроля режима.
Функции защиты: OVP, OCP, OPP, OTP; FuseLink: да. Ограничения по напряжению, току, мощности и температуре помогают остановить опасный режим до повреждения нагрузки или самого источника. В многоканальных системах связанная защита особенно полезна, когда авария одной питающей шины должна привести к предсказуемому отключению остальных.
Встроенные измерения: напряжение, ток, мощность, энергия. Интерфейсы: USB, LAN. Встроенное измерение позволяет видеть реальные электрические параметры без отдельного мультиметра, а дистанционные интерфейсы дают возможность включить источник в автоматизированный стенд. Это особенно удобно для повторяемых испытаний, где нужно программно задавать режим питания, ждать стабилизации, считывать результат и переходить к следующей точке.
Высокая выходная мощность сама по себе не заменяет измерительный контроль. NGT3600 объединяет мощный выход с точным программированием, измерением напряжения, тока, мощности и энергии и регистрацией до 100 отсчётов в секунду. Поэтому источник подходит не только для подачи энергии на нагрузку, но и для сравнительных испытаний разных режимов. Защиты и remote sense дополняют эту задачу: первая группа ограничивает аварийные режимы, а вторая помогает контролировать напряжение непосредственно на объекте испытаний.
