Источник питания постоянного тока Rohde Schwarz NGM201

Источник питания постоянного тока Rohde & Schwarz NGM201 — лабораторный источник постоянного тока серии R&S®NGM с 1 каналом, суммарной мощностью 60 Вт, диапазоном напряжения 0 В – 20 В и током до 6 А при ≤ 6 В; до 3 А при > 6 В. Прибор рассчитан на питание и испытание электронных устройств с контролем реального напряжения, тока и мощности.

Выходная мощность и рабочий диапазон

Модель имеет 1 канал, суммарную мощность 60 Вт, до 60 Вт на канал, диапазон напряжения 0 В – 20 В и тока до 6 А при ≤ 6 В; до 3 А при > 6 В. Эти параметры определяют область нагрузки, которую можно питать непосредственно от прибора. Многоканальная конфигурация позволяет одновременно формировать несколько питающих шин и наблюдать их взаимное влияние. Для одноканальной модели весь ресурс сосредоточен на одной нагрузке, что удобно при испытании более мощного узла.

Чистота питания и реакция на нагрузку

Пульсации напряжения: < 500 мкВ СКЗ; < 2 мВ пик-пик. Пульсации тока: < 1 мА СКЗ. Время восстановления после изменения нагрузки: < 30 мкс. Низкий уровень пульсаций важен при питании чувствительных аналоговых и радиочастотных схем, потому что шум самого источника не должен маскировать поведение устройства. Быстрое восстановление после изменения нагрузки показывает, насколько быстро выход возвращается к установленному уровню после скачка потребляемого тока. Совместно эти параметры определяют качество питания в динамическом режиме: источник должен быть тихим в установившемся состоянии и одновременно быстро реагировать на изменение нагрузки.

Точное напряжение непосредственно на нагрузке

Компенсация сопротивления проводов (remote sense): да. Разрешение программирования напряжения: 1 мВ. Разрешение программирования тока: 0.1 мА. Remote sense измеряет напряжение непосредственно на нагрузке и компенсирует падение на соединительных проводах. Это особенно важно при больших токах или длинных кабелях, когда напряжение на клеммах источника и на самом устройстве может отличаться. Тонкое программирование позволяет небольшими шагами менять режим питания и исследовать границы устойчивой работы устройства.

Источник и электронная нагрузка в одном приборе

Режим стока тока: да. В режиме sink прибор не только отдаёт энергию, но и принимает её от подключённого устройства. Это позволяет имитировать нагрузку или процессы заряда и разряда без отдельной электронной нагрузки. Для устройств с быстро меняющимся потреблением источник и сток работают как единая система: прибор поддерживает заданный режим питания, а при обратном токе контролируемо поглощает энергию.

Быстрый сбор данных и батарейные испытания

Регистрация данных: стандартный режим и FastLog. Серия NGM200 поддерживает высокоскоростную регистрацию до 500 квыб/с и предназначена, в частности, для испытаний батарей, имитации просадок и анализа энергопотребления. Быстрый сбор данных позволяет увидеть короткие импульсы тока, которые средний измеритель сгладил бы. В сочетании с двухквадрантной архитектурой можно воспроизводить профиль питания и одновременно наблюдать, как устройство потребляет или возвращает энергию.

Защита испытуемого устройства

Функции защиты: OVP, OCP, OPP, OTP; FuseLink: да. Ограничения по напряжению, току, мощности и температуре помогают остановить опасный режим до повреждения нагрузки или самого источника. В многоканальных системах связанная защита особенно полезна, когда авария одной питающей шины должна привести к предсказуемому отключению остальных.

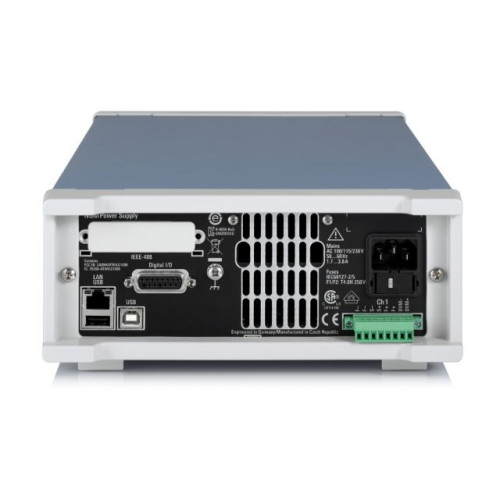

Измерение и автоматизация

Встроенные измерения: напряжение, ток, мощность, энергия. Встроенное измерение позволяет видеть реальные электрические параметры без отдельного мультиметра, а дистанционные интерфейсы дают возможность включить источник в автоматизированный стенд. Это особенно удобно для повторяемых испытаний, где нужно программно задавать режим питания, ждать стабилизации, считывать результат и переходить к следующей точке.
