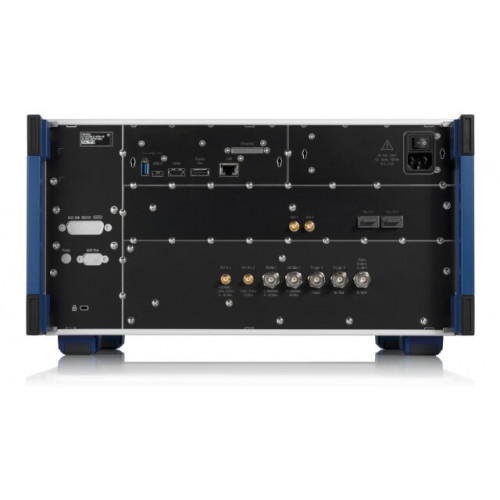

Анализатор сигналов и спектра Rohde & Schwarz FSWX3026, 1 порт — высокопроизводительный анализатор сигналов и спектра серии R&S®FSWX с 1 входным портом и верхней частотой 26.5 ГГц. Серия создана для задач, в которых обычного последовательного анализа одного тракта недостаточно и требуется одновременно исследовать несколько составляющих сложного РЧ-сигнала.
Ключевая особенность FSWX — многотрактовая архитектура. Для FSWX3026, 1 порт заявлены функции: многоканальный анализ сигналов; внутренняя многотрактовая кросс-корреляция; предварительно селектированный I/Q-анализ в микроволновом диапазоне. Несколько внутренних трактов позволяют анализировать взаимосвязанные компоненты сигнала, а для двухпортовых исполнений — выполнять фазокогерентный захват с разных входов. Это особенно важно при измерениях, где значение имеет не только уровень отдельного сигнала, но и его фазовая связь с другим трактом. В практической работе такой подход сокращает количество последовательных измерений и уменьшает риск потерять временную взаимосвязь между сигналами.
Максимальная частота модели составляет 26.5 ГГц, входных портов — 1, тип разъёма — APC 3.5 мм вилка. Выбранный диапазон определяет, с какими микроволновыми и радиочастотными устройствами можно работать напрямую. Двухпортовая версия полезна, когда необходимо одновременно принимать два сигнала и сравнивать их без перестройки тракта; однопортовая версия сохраняет внутреннюю многотрактовую обработку и подходит для задач, где второй физический вход не требуется.
Для серии предусмотрена полоса внутреннего анализа до до 8 ГГц. Широкая полоса захвата позволяет одновременно видеть большой участок спектра и исследовать широкополосные модулированные сигналы без последовательного перестроения по узким полосам. Это важно для современных РЧ-систем, где полезный сигнал, побочные составляющие и кратковременные выбросы могут занимать значительную часть диапазона. В сочетании с многоканальным анализом широкополосный захват даёт возможность сопоставлять спектральные события между трактами в одном измерительном цикле.
Rohde & Schwarz подчёркивает использование предварительной селекции в FSWX. Она подавляет нежелательные составляющие и собственные паразитные продукты тракта до дальнейшей обработки. Для пользователя это означает более надёжное разделение реальных компонентов исследуемого сигнала и артефактов измерительной системы. Особенно заметна польза при анализе слабых составляющих рядом с мощными сигналами и при работе в микроволновом диапазоне, где динамические требования к тракту высоки.
Внутренняя многотрактовая кросс-корреляция позволяет использовать независимые измерительные тракты для уменьшения влияния некоррелированных шумов самого анализатора. Фазокогерентный захват на нескольких входах, доступный соответствующим исполнениям, сохраняет относительную фазу между сигналами. Совместно эти возможности полезны при точном исследовании источников, многоканальных передатчиков, фазированных систем и других устройств, где параметры отдельных каналов нужно оценивать не изолированно, а как часть общей системы.
FSWX можно использовать как анализатор спектра, анализатор широкополосных сигналов и инструмент для многоканальных РЧ-измерений. Его сильная сторона — возможность объединить большой диапазон частот, широкую полосу захвата, предварительную селекцию и многотрактовую обработку. Такой набор функций помогает быстрее перейти от обнаружения спектральной аномалии к пониманию того, в каком тракте она возникла и как связана с другими сигналами системы.
Широкополосный обзор, предварительная селекция и многотрактовая обработка полезны не по отдельности, а как последовательность. Сначала широкая полоса захвата позволяет увидеть интересующее событие без многократной перестройки анализатора. Затем предварительная селекция уменьшает влияние нежелательных сигналов и внутренних продуктов, после чего несколько трактов дают возможность сравнить связанные сигналы или использовать кросс-корреляцию. Такой рабочий процесс особенно удобен, когда нужно не просто зафиксировать спектральную составляющую, а определить, связана ли она с другим каналом, частотой или фазовым состоянием системы.
