Анализатор Rohde Schwarz FS-Z110

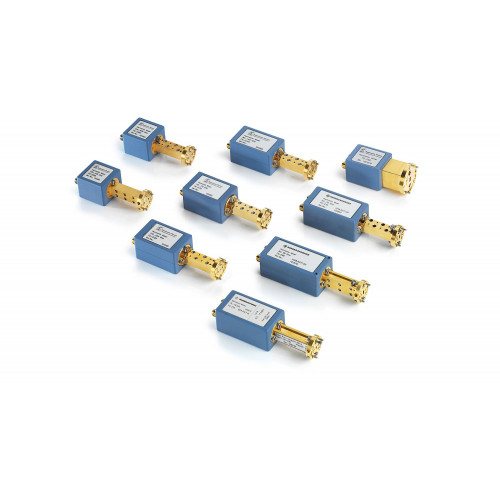

Гармонический смеситель FS-Z110 от Rohde & Schwarz — это высококачественный инструмент, который позволяет значительно расширить возможности радиоизмерительных анализаторов. Благодаря этому устройству, можно эффективно работать в диапазоне частот от 75 до 110 ГГц.

Этот смеситель будет особенно полезен при тестировании и разработке высокочастотной электроники, такой как телекоммуникационные приёмники и передатчики стандарта 5G. С его помощью можно проводить более точные и надёжные измерения, что позволит ускорить процесс разработки и внедрения новых технологий.

Потери на преобразование для FS-Z110 составляют максимум 25 дБ, но обычно они находятся в районе 20 дБ. Коэффициент стоячей волны по напряжению (КСВН) ВЧ-входа FS-Z110 равен 1,5. Такой показатель считается хорошим и указывает на хорошее согласование антенны и фидера.

В смесителе используются двойные диоды, что исключает необходимость настройки смещения, обеспечивает высокую воспроизводимость результатов и позволяет подавать сигнал гетеродина и отводить сигнал промежуточной частоты через один коаксиальный кабель за счёт двухпортовой конструкции.

Погрешность измерения составляет менее 4,5 дБ, что соответствует достоверности результатов измерений на уровне 95 %. Низкий порядок используемых гармоник и алгоритмам анализатора минимизирует искажения. Кроме того, потери на преобразование корректно учитываются при измерениях. Для этого предоставляются калибровочные таблицы с информацией о потерях по различным частотам. Эти данные загружаются в анализатор для оперативной и удобной коррекции результатов измерений. Для подключения смесителя к анализаторам спектра приборы должны быть оборудованы портами LO/IF (опция B21). Это позволяет использовать все преимущества гармонического смесителя FS-Z110.

Особенности:

• Номер гармоники 8;

• Вход гетеродина и выход ПЧ – SMA(f);

• Диапазон частот LO 7,5 – 14 ГГц;

• Диапазон мощности LO +13,5 – +16 дБм;

• Диапазон частот IF 500 МГц – 3,2 ГГц;

• РЧ-вход: WR10 UG-387/UM.

Устройство незаменимо в различных отраслях, где требуется высокая точность и качество, характерные для продукции Rohde & Schwarz.
